Megohmmeter Model 6527 - 600V AC /1000V

L'essai de résistance d'isolement est destiné à détecter de très petites ruptures dans l'isolation du câble avant, pendant et après l'installation. Ces ruptures ne sont souvent pas détectées lors de l'essai de continuité car elles ne constituent pas nécessairement des courts-circuits entre le conducteur et la tresse de masse. Même si elles sont petites, ces ruptures peuvent provoquer une fuite de courant vers la terre. Une telle fuite est généralement détectée par le disjoncteur de fuite à la terre obligatoire (thermostat avec disjoncteur de fuite à la terre intégré ou disjoncteur de fuite à la terre monté sur panneau). Lorsqu'une fuite de courant est détectée, le disjoncteur de fuite à la terre coupe le circuit, désactivant ainsi le système de chauffage par le sol. Un mégohmmètre (parfois appelé « megger ») est un type spécial d'ohmmètre qui fournit une haute tension pour mesurer la résistance électrique des isolants. Un ohmmètre ou un multimètre ordinaire n'est pas capable de produire la tension requise et ne peut donc pas être utilisé pour effectuer ce test.

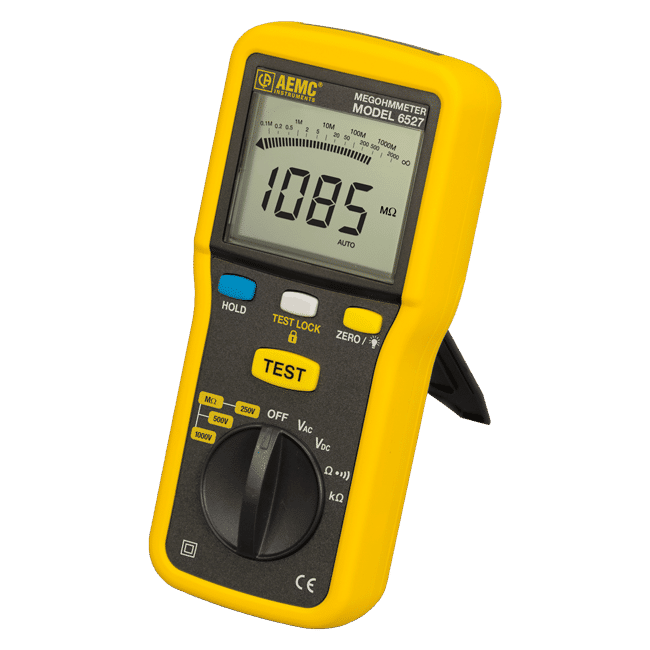

Le modèle 6527 est un véritable mégohmmètre® portable multigamme capable de mesurer la résistance d'un isolant de 1kΩ à 4000MΩ. Il dispose de trois tensions de test sélectionnables par l'utilisateur : 250V, 500V et 1000V. Le modèle 6527 est également un multimètre doté d'une fonction voltmètre AC/DC capable de mesurer jusqu'à 600VAC et 1000VDC, d'une fonction de test de continuité avec signal sonore pour les résistances inférieures à 35Ω, et d'une protection contre les surcharges de 600Vrms. En outre, il peut mesurer une résistance jusqu'à 400kΩ. Le bouton TEST est associé à une fonction de verrouillage pour les tests continus jusqu'à 15 minutes, éliminant ainsi le risque de surcharge.
